在河道水雨情监测、山洪灾害预警、管网液位监控项目中，投入式液位计易受泥沙淤积、水草缠绕影响；超声波水位仪容易被雾气、降雨干扰。77G 平板毫米波雷达水位计凭借非接触测量、体积紧凑、全天候稳定工作的优势，成为工程招标主流选型。本文主推TW-PLD1 平板雷达水位计，适配水库、河道、污水管网、蓄水池等绝大多数液位监测场景。

一、产品概述

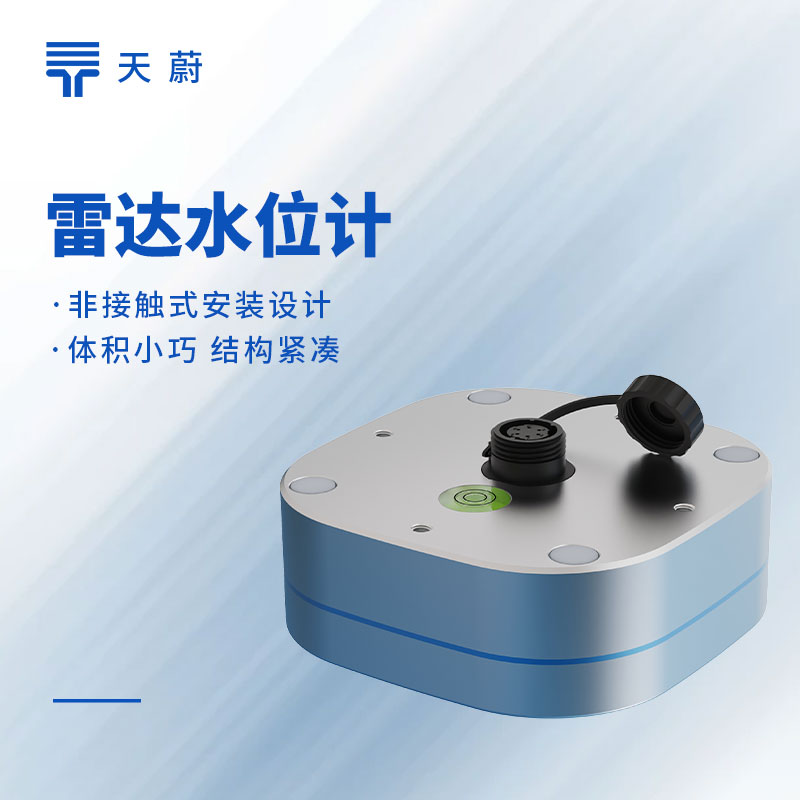

TW-PLD1 平板雷达水位传感器采用77GHz FMCW 调频连续波雷达体制，平板一体化天线结构，实现非接触式液位监测。整机外形小巧、结构紧凑，无需修建防浪井，支架吊装即可快速完成安装。设备毫米级测量精度、整机低功耗运行，微波信号不易受雨雪、大雾、粉尘、水面波浪干扰，长期户外运行稳定可靠。广泛应用于湖泊河流水位监测、山洪预警、蓄水池液位管控、城市污水管网、窨井液位、灌区明渠监测等场景。

相较于传统喇叭口雷达，平板式机身占用空间更小，适合井下、桥梁侧边、狭窄渠道等安装空间受限点位；对比投入式传感器，不存在探头腐蚀、淤泥包裹问题，后期维护工作量大幅降低。天蔚设备咨询联系方式：13276363312

二、核心产品优势

1. 77G 高频毫米波，测量精度高高频宽带雷达信号，分辨率可达 1mm，±1mm 测量误差，能够捕捉水位细微变化，满足水利监测数据采集要求。

2. 平板一体化结构，安装灵活整机尺寸 94×94×42.5mm，重量仅 185g，搭配简易支架吊装，狭小空间同样适配。

3. 非接触测量，免频繁维护传感器不接触水体，不受泥沙、漂浮杂物、水体腐蚀性物质影响，适合长期无人值守站点。

4. 优秀全天候环境适应性IP68 全密封防水外壳，PC 防腐壳体；工作温度覆盖 - 40℃~80℃，不惧严寒、暴晒、潮湿环境。微波可穿透雨、雾、水汽，优于超声波监测设备。

5. 低功耗设计，适配太阳能供电工作电流区间 4~180mA，支持 DC10~24V 宽压供电，完美搭配太阳能供电水雨情监测站，适合偏远野外点位。

6. 标准 Modbus RTU 协议，组网便捷RS485 通讯，Modbus RTU 标准协议，可直接对接遥测终端 RTU、PLC、水利监测平台，方便系统集成。

三、详细技术参数

四、典型应用场景

✅ 江河、湖泊、水库常态化水位在线监测✅ 山区山洪灾害预警监测站点✅ 灌区明渠、拦水闸水位采集✅ 城市内涝、排水管网、窨井液位监测✅ 污水处理厂调节池、蓄水池液位监控✅ 湿地、河道断面水雨情自动监测站

五、选型建议

1. 优先选择 TW-PLD1 的场景

• 野外无人值守水雨情站点，计划采用太阳能供电；

• 河道、管网、蓄水池，希望减少现场巡检维护频次；

• 安装空间狭小，喇叭式雷达无法布设；

• 项目要求全天候监测，区域常年多雾、多雨。

2. 配套推荐方案TW-PLD1 平板雷达水位计 + 4G 遥测终端 RTU + 太阳能供电系统 + 立杆支架，构成整套水雨情监测系统，水位数据远程上传至水利监管平台。

六、常见问题解答

Q1：水面风浪较大，会不会造成水位数据波动？TW-PLD1 内置数字滤波算法，可平滑波浪造成的瞬时数值跳动，输出稳定有效水位。极端强风浪工况可通过终端进一步设置数据均值处理。

Q2：设备能否长期浸没水中？防护等级 IP68，具备短时浸水能力；标准安装方式为悬空吊装，不建议长期浸泡，保持雷达探头垂直对准水面。

Q3：可以对接现有的水利监测平台吗？标准 Modbus RTU 协议，主流 RTU、采集终端均可兼容，可按照平台需求配置寄存器地址。
