便携式el缺陷检测仪
- TH-EL1
- 天蔚
便携式el缺陷检测仪是一种用于检测电子设备中潜在故障和缺陷的便携式设备，特别适用于光伏电站、航空航天、汽车和电子制造等领域。
在线咨询
13276363312
产品详情
便携式el缺陷检测仪产品简介：
便携式el缺陷检测仪应用于光伏太阳能电池板的内部缺陷检测，可跟高的帮助用户完成产品质量检测把控生产与安装风险，

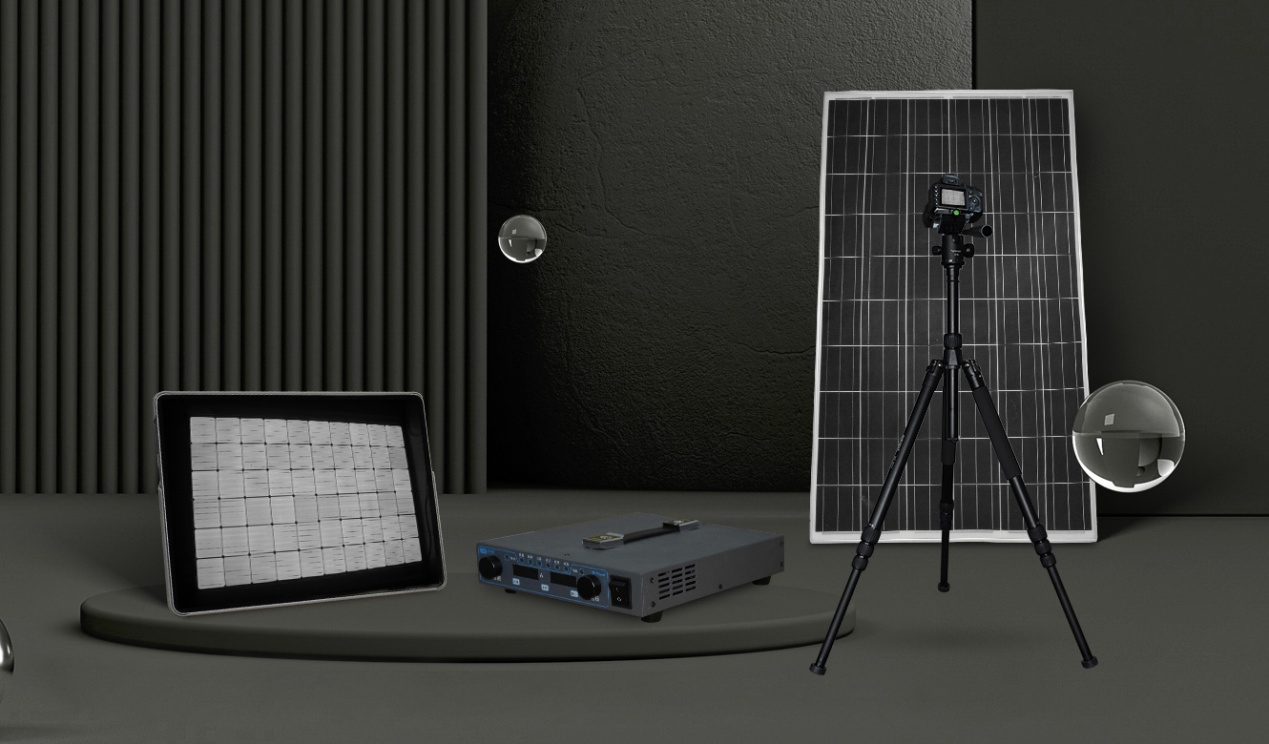

便携式el缺陷检测仪搭载2000万级红外相机可有效帮助用户完成光伏板质量检测，整机配备更为轻便的测试电源与三脚架模块，携带运输更为便捷，并且不受航空携带影响。
便携式el缺陷检测仪应用场景：
适用于光伏电站组件到货检，以及仓库/实验室/工厂的组件质量检测。
便携式el缺陷检测仪可识别缺陷类型：
隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 |
工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 |
便携式el缺陷检测仪产品特点优势：
1、携带便捷适用于移动式电站测试
2、全自动对焦精度更高清晰度更好
3、2000万级红外相机画质更透彻
4、程控恒流电源现场检测更为安全稳定
5、平板电脑图传查看无需相机查看检测图像
6、1.5米轻型三脚架移动轻便简单
7、整机模块低至5kg，背包轻便携带
便携式el缺陷检测仪应用领域：
场景 | 工厂组件、仓库组件、电站现场组件安装前测试、 |
测试 | 白天：户外防红外暗室测试；室内无太阳光环境测试 夜晚：直接三脚架测试，灯光月光无影响 |
对象 | 晶硅组件、薄膜组件（可定制） |
数量 | 单块组件成像检测 |
便携式el缺陷检测仪规格参数：
模块 | 配置 | 规格 |
相机模块 | 像素 | 2000万像素 |
分辨率 | 4928X3264 | |
芯片 | 23.6x15.6mm、CMOS传感器 | |
精度 | 1.5mm/pixel | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光 | |
检测面积 | 3000mm*2000mm | |
镜头 | 18-55mm | |
对焦模式 | 全自动对焦 | |
电池 | 700mah | |
内存卡 | 32GB、Wi-Fi无线 | |
数据线 | 10cm | |
电源模块 | 输出电流 | 0～5A可调 |
电流精度 | 0.1A | |
输出电压 | 0～60V可调 | |
电压精度 | 0.1V | |
控制面板 | LED数显程控面板 | |
功能设置 | 上电参数预设保存；输出一键上电 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 3m直流输出线、MC4端口对接组件 | |
软件 | 图传APP | 检测图片查看与下载 |
支架系统 | 检测支架 | 1.5米铝合金支架 |
检测云台 | 支架一体式安装，360度旋转 | |
使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 | |
便携式el缺陷检测仪配置清单：
序号 | 名称 | T100 规格 | 数量 | 单位 |
1 | EL相机 | 2000万像素 | 1 | 台 |
2 | EL红外镜头 | 18-55mm | 1 | 台 |
4 | 图传传输模块 | Wi-Fi内存卡 | 1 | 套 |
5 | 数据线/充电器 | 标准 | 1 | 套 |
6 | 相机电池 | 标准 | 2 | 块 |
7 | 检测支架 | 1.5米 | 1 | 套 |
8 | 直流稳压电源 | 0～60V、0～5A输出；AC220供电输入 | 1 | 台 |
9 | 上电线 | 3米 | 1 | 根 |
10 | 设备三防箱 | 标准 | 1 | 套 |
11 | EL图传APP | 无线查看相机内检测图 | 1 | 套 |
* | 适用场景 | 光伏电站安装前组件测试；仓库组件测试； | ||
* | 其他 | 设备全自动对焦；可航空携带 |
